Промисловий твердопаливний котел DUO UNI PLUS
Промисловий твердопаливний котел DUO UNI PLUS
Універсальні котли довготривалого горіння з високим ККД та можливістю працювати як з ручним завантаженням так і з автоподачею палива. Конструкція теплообмінника зручна в обслуговуванні, а сталь товщиною 6 мм підтверджує його надійність та довговічність.
Котли можуть бути виконані у двох варіантах:
- DUO UNI Plus (комплект) – встановлено блок управління з PID
- DUO UNI Plus (комплект ручний) – з комплектом ручного завантаження, адаптований під встановлення блоку управління з PID
- Легке встановлення пелетного пальника – без змін конструкції котла, що забезпечує подачу палива в автоматичному режимі;
- Матеріал котла – високоякісна сталь,товщиною 6 мм;
- Утеплені двері з подвійною ізоляцією – для безпечної експлуатації та мінімізації тепловтрат;
- Комплектується набором всіх необхідних інструментів для обслуговування;
- Адаптований підв становлення механічного регулятора тяги (15-40кВт);
- Універсальність – можливість експлуатації котла в режимах ручного завантаження палива та автоподачі;
Номінальнапотужність котла | кВт | 95 | 120 | 150 | 200 | 250 |
Площадь теплообменника | м2 | 8,2 | 9,3 | 10,2 | 14,1 | 17,4 |
глубина | мм | 820 | 950 | 1050 | 1190 | 1350 |
об'єм | дм3 | 488 | 566 | 626 | 970 | 1360 |
Водяна ємність котла | л | 290 | 328 | 357 | 560 | 660 |
Вага котла без води | кг | 1070 | 1160 | 1250 | 1670 | 2100 |
Температура топочних газів | °C | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 |
Рекомендована мін. температура води | °C | 58 | 58 | 58 | 58 | 58 |
Максимальна температура води | °C | 85 | 85 | 85 | 85 | 85 |
Номінальний робочий тиск води | МПа | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 |
Споживання електроенергії, не більше | Вт | 175 | 175 | 205 | 205 | 205 |
Зовнішні розіри борова | мм | 298 | 298 | 298 | 348 | 398 |
Діаметр патрубків мережевої води (Ду) | мм | 65(ФЛ) | 80(ФЛ) | 80(ФЛ) | 100(ФЛ) | 100(ФЛ) |
площа перерізу | см2 | 660 | 660 | 660 | 908 | 1194 |
внутрішній діаметр | мм | 300 | 300 | 300 | 350 | 400 |
висота (мінимально допустима) | м | 7 | 7 | 8 | 9 | 10 |
Діаметр штуцера під запобіжний клапан (Ду) | мм | 25 | 25 | 50(ФЛ) | 50(ФЛ) | 50(ФЛ) |

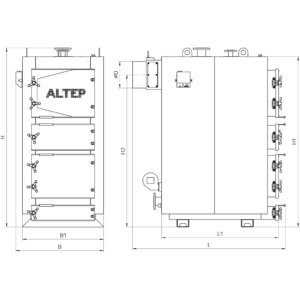

Габаритні розміри котла Altep Duo UNI PLUS 95-150 кВт Габаритні розміри котла Altep Duo UNI PLUS 200-250 кВт
*розміри в круглих дужках приведені для котла Duo Uni
Параметр | Од. виміру |
Універсальний котел Альтеп DUO UNI Plus | ||||
Габаритні розміри | кВт | 95 | 120 | 150 | 200 | 250 |
B | мм | 980 | 1050 | 1090 | 1150 | 1350 |
B1 | мм | 820 | 860 | 860 | 1070 | 1270 |
H | мм | 2210 | 2230 | 2270 | 2350 | 2350 |
H1 | мм | 1990 | 2010 | 2010 | 2230 | 2230 |
H2 | мм | 1763 | 1785 | 1785 | 1992 | 1967 |
L | мм | 1510 | 1660 | 1750 | 2010 | 2200 |
L1 | мм | 1140 | 1290 | 1390 | 1530 | 1700 |
D | мм | 298 | 298 | 298 | 348 | 398 |
Котли типу DUO UNI Plus – твердопаливні котли довготривалого горіння. Котли призначені для опалення будинків, комунально-побутових, виробничих приміщень. Діапазон потужності: 95-250 кВт.
У базовій комплектації експлуатація котла можлива в режимі ручного завантаження твердого палива. Для переведення котла на роботу в автоматичному режимі подачі палива необхідно додатково встановити дверцята під пелетний пальник, сам пальник та бункер для палива. В котлі встановлена водяна колосникова решітка (50-250 кВт). Багатоканальна система подачі повітря забезпечує довготривале та рівномірне згорання палива зверху донизу. Така перевага дозволяє використовувати різні види палива, різних розмірів та фракції.
При компактних розмірах котел має значну площу конвекційної поверхні, що забезпечує високий рівень ККД та значно економить витрати палива.
Котли серії DUO UNI Plus оснащені вентилятором та блоком управління для автоматизації робо-ти котла.
