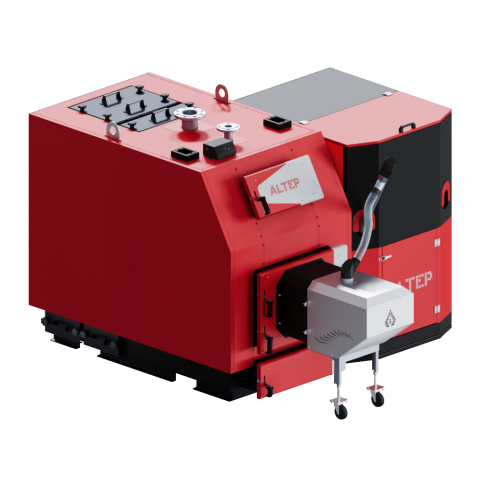

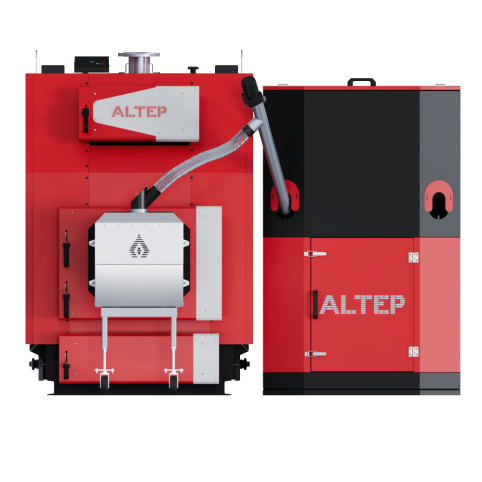

Промисловий котел на твердому паливі Trio Uni Pellet
Промисловий котел на твердому паливі Trio Uni Pellet
Пеллетні котли довготривалого горіння зі встановленим пальником факельного типу, що забезпечує дозовану подачу, авторозпалення та автогасіння пелети. За необхідності, можна легко перевести котел з автоподачі в режим ручного завантаження палива.
Котли можуть бути виконані у двох варіантах:
- TRIO UNI Pellet – сталева топочна камера
- TRIO UNI Pellet Plus –топочна камера з шамотним каменем
- Матеріал котла – високоякісна сталь, товщиною 6 мм;
- Велика топочна камера;
- Автоматична подача палива;
- Система автоматичного розпалення палива;
- Універсальність – можливість експлуатації котла в режимі ручного завантаження палива та автоподачі;
- Факельний пальник з функцією автоматичного очищення;
- Утеплені двері з подвійною ізоляцією – для безпечної експлуатації та мінімізації тепловтрат;
Параметр | Од. виміру | Норма для котла TRIO UNI Pellet/Plus |
||||||||
Номінальна потужність котла | кВт | 80 | 97 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
Площа поверхні теплообміну в котлі | м2 | 8,0 | 10,0 | 15,0 | 18,5 | 27,0 | 31,0 | 37,0 | 45,0 | 52 |
ККД, не менше | % | 91 | 91 | 91 | 91 | 91 | 91 | 91 | 91 | 91 |
Ємність бункера для палива | л | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
Водяна ємність котла | л | 265 | 325 | 455 | 545 | 750 | 840 | 970 | 1200 | 1400 |
Маса котла без води | кг | 1020 | 1140 | 1640 | 2220 | 2910 | 3270 | 3700 | 4690 | 5000 |
Температура топочних газів | °C | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 | 100-180 |
Рекомендована мін. температура води | °C | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 | 58 |
Максимальна температура води | °C | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
Номінальний робочий тиск води | МПа | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 | 0,20 |
Споживання електроенергії (230 В, 50 Гц), не більше |
||||||||||
в процесі експлуатації | 100 | 100 | 100 | 500 | 500 | 500 | 500 | 1025 | 1025 | |
при розпаленні | 800 | 800 | 800 | 1200 | 1200 | 1200 | 1200 | 2100 | 2100 | |
Зовнішні розміри борова | 248 | 298 | 298 | 348 | 398 | 448 | 498 | 548 | 548 | |
Діаметр патрубків мережної води (Ду) | 65(ФЛ) | 65(ФЛ) | 80(ФЛ) | 100(ФЛ) | 100(ФЛ) | 100(ФЛ) | 125(ФЛ) | 125(ФЛ) | 125(ФЛ) | |
Рекомендовані параметри димоходу |
||||||||||
площа перерізу | 452 | 660 | 660 | 908 | 1194 | 1520 | 1885 | 2290 | 2290 | |
внутрішній діаметр | 250 | 300 | 300 | 350 | 400 | 450 | 500 | 550 | 550 | |
висота (мінімально допустима) | 7 | 7 | 7 | 9 | 10 | 12 | 13 | 14 | 16 | |
Діаметр патрубка під запобіжний клапан (Ду) | 20 | 25 | 50(ФЛ) | 50(ФЛ) | 50(ФЛ) | 50(ФЛ) | 2×50(ФЛ) | 2×50(ФЛ) | 2×50(ФЛ) | |
Діаметр штуцера зливу води з котла (Ду) | 20 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
Габаритні розміри котла TRIO UNI Pellet 80-97 кВт
Габаритні розміри котла TRIO UNI Pellet 150-600 кВт
Параметр | Од. виміру | Норма для котла TRIO UNI Pellet/Plus | ||||||||
Габаритні розміри котла | кВт | 80 | 97 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
B, мінімум | мм | 1550 | 1950 | 2050 | 2250 | 2400 | 2450 | 2500 | 2750 | 2870 |
B1 | мм | 840 | 940 | 1040 | 1160 | 1320 | 1370 | 1420 | 1670 | 1790 |
H | мм | 1470 | 1470 | 1670 | 1770 | 1770 | 1870 | 1870 | 1970 | 1970 |
H1 | мм | 1350 | 1340 | 1540 | 1640 | 1640 | 1740 | 1740 | 1840 | 1840 |
H2 | мм | 1110 | 1075 | 1265 | 1315 | 1290 | 1365 | 1340 | 1415 | 1415 |
H3 | мм | 315 | 285 | 355 | 355 | 355 | 355 | 355 | 355 | 355 |
H4 | мм | 2430 | 2750 | 2970 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 |
L | мм | 1950 | 2300 | 2650 | 2800 | 3100 | 3500 | 4000 | 4300 | 4600 |
L1 | мм | 1325 | 1485 | 1835 | 1935 | 2245 | 2325 | 2685 | 2835 | 3065 |
Твердопаливні коти типу TRIO UNI Pellet – пелетні котли довготривалого горіння. Призначені для опалення житлових будинків та промислових споруд в автоматичному режимі. Цей режим включає в себе: розпалення і подачу палива, підтримання горіння, гасіння і очищення пальника. Діапазон потужності: 80-600 кВт.
У базовій комплектації експлуатація котла можлива в режимі автоматичної подачі палива. Для переведення котла на роботу з ручним завантаженням палива необхідно встановити вентилятор та блок управління. Багатоканальна система подачі повітря забезпечує довготривале та рівномірне згорання палива зверху донизу. Така перевага дозволяє використовувати різні види палива, різних розмірів та фракції.
Особливістю моделі є розміщення теплообмінника в задній частині котла, що значно розширює діапазон потужностей. Вертикальне розміщення полиць теплообмінника мінімізує накопичення частин недоспаленого палива, що дозволяє проводити чищення котла з періодичністю один раз на тиждень. Ревізійні двері знаходяться зверху та по обидва боки котла, що забезпечує зручне обслуговування обладнання.
Автономність роботи котла забезпечується датчиками, що стежать за процесом горіння в котлі, а також відповідають за безпеку роботи обладнання. Сучасні технології дозволяють управляти процесом горіння котла дистанційно – за допомогою GSM-модуля та Wi-Fi.
