котли на твердому паливі TRIO UNI Plus

Ціна від: 26 300 грн
Відгуки клієнтів:

Універсальні котли довготривалого горіння з водонаповненою колосниковою решіткою, компактними розмірами та можливістю працювати як з ручним завантаженням так і з автоподачею палива. Розміщення конвекційної частини теплообмінника за топкою робить зручним завантаження палива.

Котли можуть бути виконані у трьох варіантах:

  • TRIO UNI Plus (комплект) – встановлено блок управління з PID
  • TRIO UNI Plus (комплект ручний) – з комплектом ручного завантаження, адаптований під встановлення блоку управління з PID
  • TRIO UNI Plus БК – встановлено блок управління з PID, з боковими ревізійними вікнами (80-600 кВт).
  • Легке встановлення пелетного пальника для автоподачі палива – без змін конструкції котла;
  • Матеріал котла – високоякісна сталь, товщиною 6-8 мм;
  • Велика топочна камера, яка дозволяє використовувати в якості палива дрова, великі за розмірами;
  • Універсальність – можливість експлуатації котла в режимах ручного завантаження палива та автоподачі;
  • Утеплені двері з подвійною ізоляцією – для безпечної експлуатації та мінімізації тепловтрат;
  • Адаптований під встановлення механічного регулятора тяги(14-40 кВт);
  • Компактні розміри;
Велика топочна камера
Велика топочна камера
Сталь товщиною 6-8 мм
Сталь товщиною 6-8 мм
При разовому завантаженні палива - до 24 год
При разовому завантаженні палива - до 24 год
З подвійною ізоляцією
З подвійною ізоляцією
5 Років
5 Років
Характеристики
Габарити
Опис
Інструкції PDF
Відгуки(0)

Характеристики котлів 14-65 кВт

Параметр Од. вим. Норма для котла TRIO UNI/TRIO UNI PLUS
Номінальна потужність котла кВт 14 20 30 40 50 65
Площа теплообмінника м2 2,0 2,2 3,0 4,0 4,7 6,0
Розміри топки
Глибина мм 400 450 520 600 600 650
Об’єм дм3 75 90 135 170 200 275
Водяна ємність котла л 75 80 100 140 160 190
Вага котла без води кг 330 350 430 540 600 690
Температура паливних газів °C 100-180 100-180 100-180 100-180 100-180 100-180
Рекомендована мін. температура води °C 58 58 58 58 58 58
Максимальна температура води °C 90 90 90 90 90 90
Номінальний робочий тиск води МПа 0,15 0,15 0,15 0,15 0,20 0,20
Споживання електроенергії, не більше Вт 85 85 85 105 160 160
Приєднувальні (зовнішні) розміри борова мм 159 159 178 219 219 248
Діаметр патрубків мережевої води (Ду) мм 50 50 50 50 50 50
Рекомендовані параметри димоходу
Площа перерізу см2 201 201 248 377 377 452
Внутрішній діаметр мм 160 160 180 220 220 250
Висота (мінімально допустима) м 5 5 5 6 6 6
Діаметр патрубка під запобіжний клапан (Ду) мм 15 15 15 15 20 20
Діаметр штуцера зливу води з котла (Ду) мм 15 15 15 15 20 20

Характеристики котлів 80-600 кВт

Параметр Од. вим. Норма для котла TRIO UNI PLUS
Номінальна потужність котла кВт 80 97 150 200 250 300 400 500 600
Площа теплообмінника м2 8,0 10,0 15,0 18,5 27,0 31,0 37,0 45,0 52,0
Розміри топки
Глибина мм 750 850 900 1000 1150 1150 1350 1500 1500
Об’єм дм3 430 570 790 1100 1480 1680 2060 3050 3050
Водяна ємність котла л 265 325 455 545 750 840 970 1200 1400
Вага котла без води кг 830 970 1450 1780 2300 2550 3150 4010 4300
Температура паливних газів °C 100-180 100-180 100-180 100-180 100-180 100-180 100-180 100-180 100-180
Рекомендована мін. температура води °C 58 58 58 58 58 58 58 58 58
Максимальна температура води °C 90 90 90 90 90 90 90 90 90
Номінальний робочий тиск води МПа 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20 0,20
Споживання електроенергії, не більше Вт 170 170 205 205 205 315 485 805 1110
Приєднувальні (зовнішні) розміри борова мм 248 298 298 348 398 448 498 548 548
Діаметр патрубків мережевої води (Ду) мм 65(ФЛ) 65(ФЛ) 80(ФЛ) 100(ФЛ) 100(ФЛ) 100(ФЛ) 125(ФЛ) 125(ФЛ) 125(ФЛ)
Рекомендовані параметри димоходу
Площа перерізу см2 452 660 660 908 1194 1520 1885 2290 2290
Внутрішній діаметр мм 250 300 300 350 400 450 500 550 550
Висота (мінімально допустима) м 7 7 7 9 10 12 13 14 16
Діаметр патрубка під запобіжний клапан (Ду) мм 20 25 50(ФЛ) 50(ФЛ) 50(ФЛ) 50(ФЛ) 2×50(ФЛ) 2×50(ФЛ) 2×50(ФЛ)
Діаметр штуцера зливу води з котла (Ду) мм 20 25 25 25 25 25 25 25 25

Габаритні розміри котла TRIO UNI 14-40 кВт

Габаритні розміри котла TRIO UNI Plus 14-40 кВт

Габаритні розміри котла TRIO UNI Plus 50-65 кВт

Параметр Од. виміру Норма для котла TRIO UNI/TRIO UNI PLUS
Габаритні розміри котла кВт 14 20 30 40 50 65
B мм 570/690 570/690 620/740 640/740 670 750
B1 мм 500 500 550 550 600 680
H мм 1210/1050 1210/1050 1310/1150 1400/1200 1460 1500
H1 мм 990 990 1095 1145 1195 1245
H2 мм 810 810 900 930 980 1030
H3 мм 280 280 280 280 280 280
L мм 1110 1160 1230 1480 1490 1550
L1 мм 880 930 1000 1225 1225 1275

Твердопаливні котли типу TRIO UNI Plus – довготривалого горіння. Призначені для опалення побутових, виробничих та інших приміщень, в яких обладнана система центрального опалення, для підготовки і подачі тепла на технологічні потреби. Діапазон потужності: 14-600 кВт.

У базовій комплектації експлуатація котла можлива в режимі ручного завантаження твердого палива. Для переведення котла на роботу в автоматичному режимі подачі палива необхідно додатково встановити дверцята під пелетний пальник, сам пальник та бункер для палива. В котлі встановлена водяна колосникова решітка. Багатоканальна система подачі повітря забезпечує довготривале та рівномірне згорання палива зверху донизу. Така перевага дозволяє використовувати різні види палива, різних розмірівта фракції.

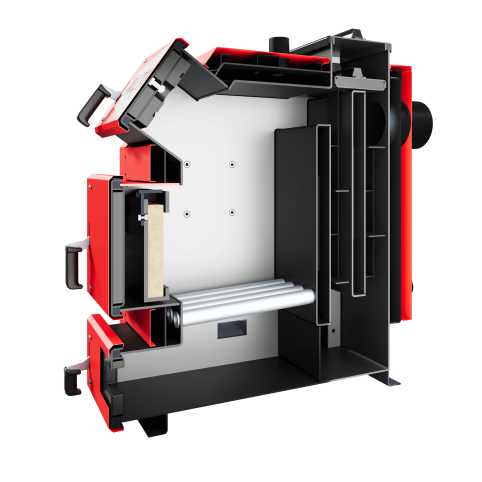

Особливістю моделі є розміщення теплообмінника в задній частині котла, що значно розширює діапазон потужності. Вертикальне розміщення полиць теплообмінника мінімізує накопичення частин недоспаленого палива, що дозволяє проводити чищення котла з періодичністю один раз на тиждень. Ревізійні двері знаходяться зверху та по обидва боки котла, що забезпечує зручне обслуговування обладнання.

Котли серії TRIO UNI Plus оснащені вентилятором та блоком управління для автоматизації роботи обладнання.
